Para qué sirve

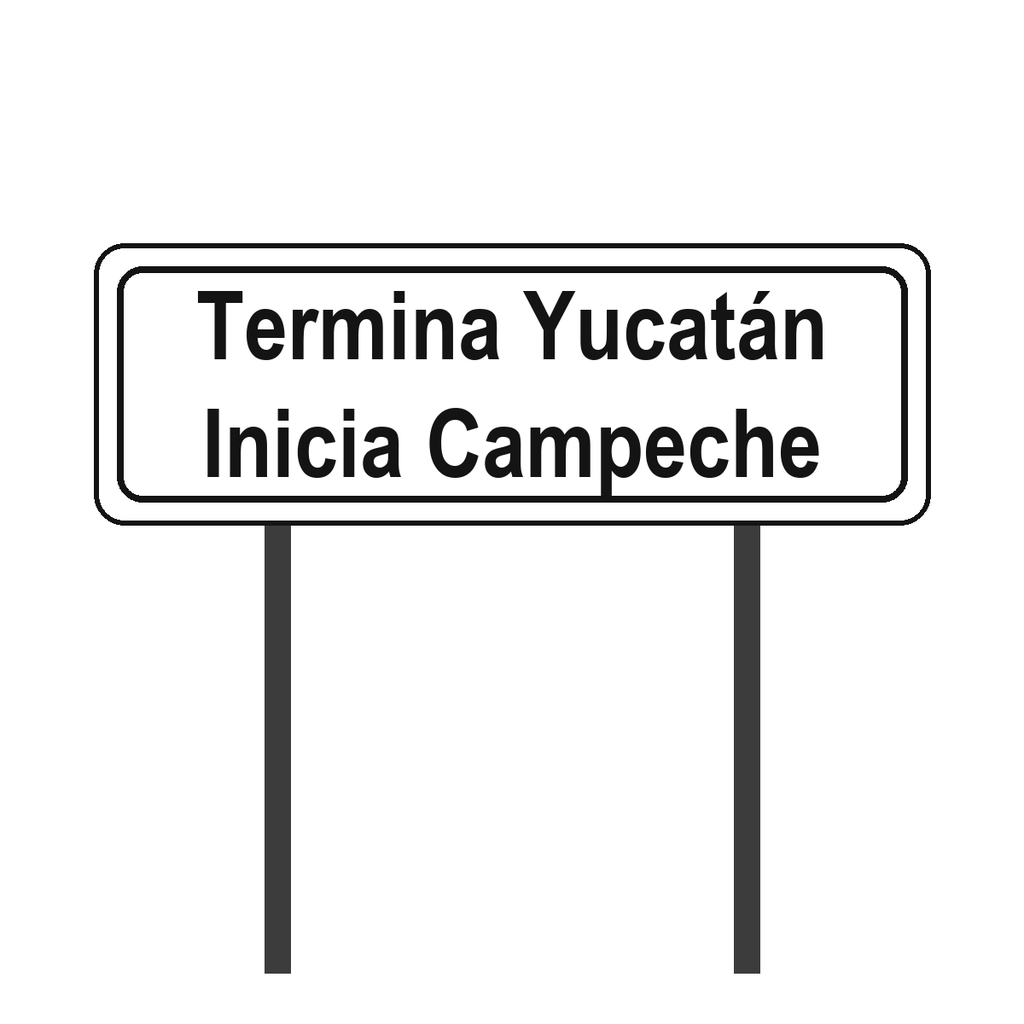

La señal SIG-9 marca el límite político: «Termina» el Estado, Municipio o Demarcación en el renglón de arriba e «Inicia» el siguiente abajo, para los dos sentidos. Baja o elevada en estructura tipo puente; tablero blanco con letras negras, fabricado con los nombres de tu proyecto.
🎯 Beneficios Clave
- Cumple el Manual de Señalización Vial SICT 2023 (III.4.4): pasa supervisión de obra y licitación sin observaciones.
- Fabricada a pedido con la leyenda de tu proyecto, en la medida que fija el manual para tu tipo de vía: no es un tablero genérico.
- Lámina galvanizada calibre 16 con ceja y charola: aguanta sol, lluvia y salitre sin oxidarse ni pandearse.
- Vinil reflejante grado Ingeniería, Tipo A o Tipo B: legible de noche años después de instalada.
- Fabricación propia en Mérida: compras directo de fábrica y entregamos en todo México.
- Dos renglones fijados por el manual, «Termina» arriba e «Inicia» abajo: una señal por sentido (p. 346).
📐 Ficha Técnica
Código SICT
SIG-9 Límites políticos
Uso
En la línea limítrofe de Estado, Municipio o Demarcación, en vías urbanas principales y accesos carreteros; una por sentido (III.4.4.5)
Renglones
Dos: «Termina …» arriba e «Inicia …» abajo
Colocación
Baja, o elevada en estructura tipo puente; su largo suele ser el ancho de la vía (Figuras III.4-66 y 67)
Medidas del tablero
30, 40 y 56 cm de alto a un renglón; 56, 71 y 86 a dos; largos de 147, 178, 239 y 300 cm: 20 medidas (Tabla III.4-13.1)
Altura según la vía
30 cm a un renglón (56 a dos) en calle secundaria o carretera de un carril por sentido con arroyo de hasta 6.5 m · 40 (71) en calle primaria o carretera de un carril con arroyo mayor a 6.5 m · 56 (86) en vía de circulación continua o carretera de dos o más carriles por sentido (Tabla III.4-13)
Reflejante
Grado Ingeniería, Tipo A (alta intensidad) o Tipo B (prismático), a elegir
Poste
Dos postes: PTR 2" galvanizado (calle) o angular L 89×6 galvanizado (carretera, Tabla III.8-1); marco de solera en los de 300 cm
Color
Fondo blanco reflejante con leyenda y filete negros (III.4.3.4 y III.4.4.4)
Forma
Rectangular horizontal con esquinas redondeadas; ceja perimetral de 2.5 cm en carretera (III.4.3.1)
Construcción
Charola de lámina galvanizada cal. 16 con ceja y orejas; vinil reflejante en el fondo y vinil negro en la leyenda
Norma
Manual de Señalización Vial SICT 2023, III.4.4 — señales de información general
