Para qué sirve

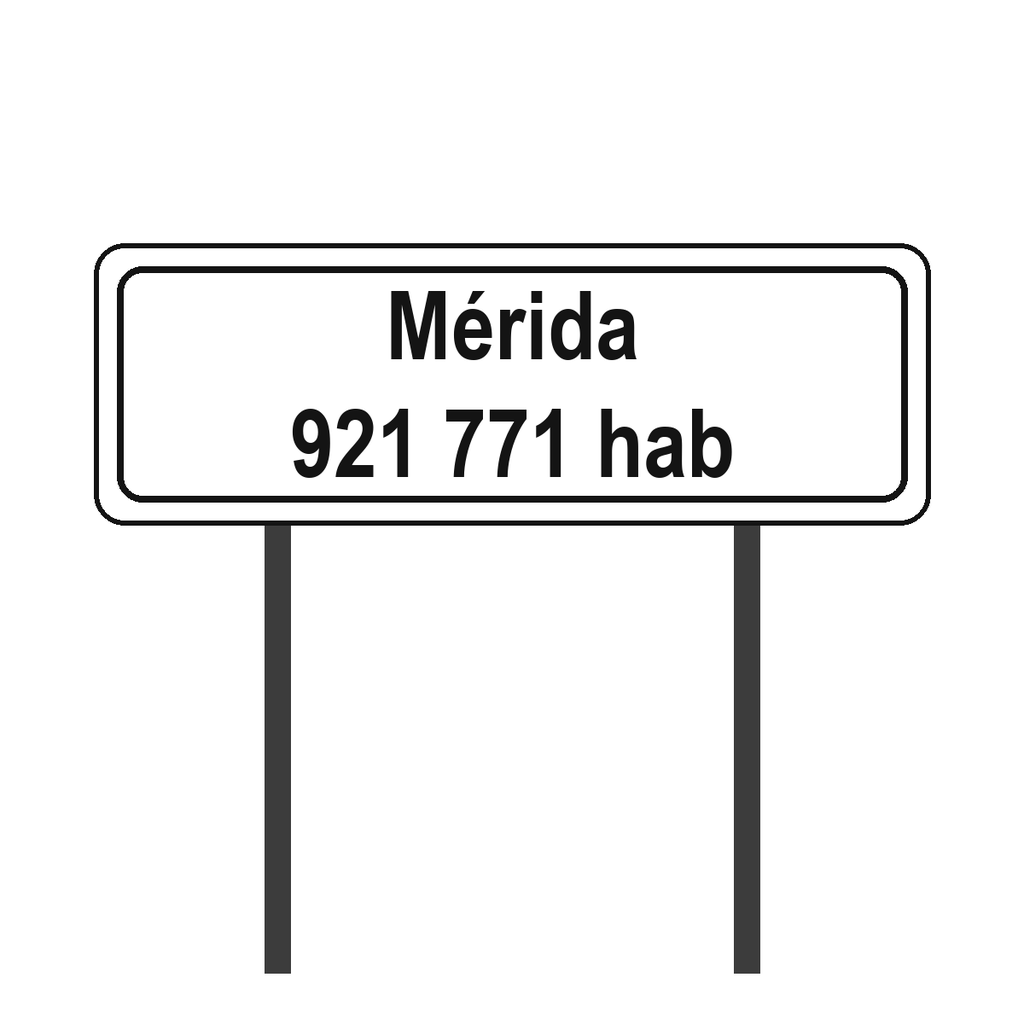

La señal SIG-7 nombra el lugar por el que pasa la vía: el poblado con su número de habitantes o el punto orográfico con su altitud. Tablero blanco con filete y letras negras, colocado como señal baja en el punto de interés y fabricado con el nombre de tu proyecto.
🎯 Beneficios Clave
- Cumple el Manual de Señalización Vial SICT 2023 (III.4.4): pasa supervisión de obra y licitación sin observaciones.
- Fabricada a pedido con la leyenda de tu proyecto, en la medida que fija el manual para tu tipo de vía: no es un tablero genérico.
- Lámina galvanizada calibre 16 con ceja y charola: aguanta sol, lluvia y salitre sin oxidarse ni pandearse.
- Vinil reflejante grado Ingeniería, Tipo A o Tipo B: legible de noche años después de instalada.
- Fabricación propia en Mérida: compras directo de fábrica y entregamos en todo México.
- Lleva el dato que pide el manual: habitantes en poblaciones, altitud en puntos orográficos (p. 344).
📐 Ficha Técnica
Código SICT
SIG-7 Lugar
Uso
Señal baja en el punto de interés; nombre del sitio, y en poblaciones el número de habitantes (III.4.4.5)
Renglones
Uno o dos: el nombre, y debajo los habitantes o la altitud
Medidas del tablero
30, 40 y 56 cm de alto a un renglón; 56, 71 y 86 a dos; largos de 147, 178, 239 y 300 cm: 20 medidas (Tabla III.4-13.1)
Altura según la vía
30 cm a un renglón (56 a dos) en calle secundaria o carretera de un carril por sentido con arroyo de hasta 6.5 m · 40 (71) en calle primaria o carretera de un carril con arroyo mayor a 6.5 m · 56 (86) en vía de circulación continua o carretera de dos o más carriles por sentido (Tabla III.4-13)
Reflejante
Grado Ingeniería, Tipo A (alta intensidad) o Tipo B (prismático), a elegir
Poste
Dos postes: PTR 2" galvanizado (calle) o angular L 89×6 galvanizado (carretera, Tabla III.8-1); marco de solera en los de 300 cm
Color
Fondo blanco reflejante con leyenda y filete negros (III.4.3.4 y III.4.4.4)
Forma
Rectangular horizontal con esquinas redondeadas; ceja perimetral de 2.5 cm en carretera (III.4.3.1)
Construcción
Charola de lámina galvanizada cal. 16 con ceja y orejas; vinil reflejante en el fondo y vinil negro en la leyenda
Norma
Manual de Señalización Vial SICT 2023, III.4.4 — señales de información general
