Para qué sirve
Barrera de concreto colada en planta: 105 cm de altura y 2,650 kg por pieza de 3 metros. Perfil New Jersey modificado con rodapié, drenes y unión por gancho de varilla corrugada. Se pone una vez y se queda.
🎯 Beneficios Clave
- 2,650 kg por pieza de 3 metros: la contención la da la masa, no un anclaje. No se desplaza sola ni hay que fijarla al pavimento.
- Perfil New Jersey modificado de 105 cm, más alto que el estándar de 80 a 90 cm: reduce el deslumbramiento del carril opuesto y dificulta el cruce del vehículo.

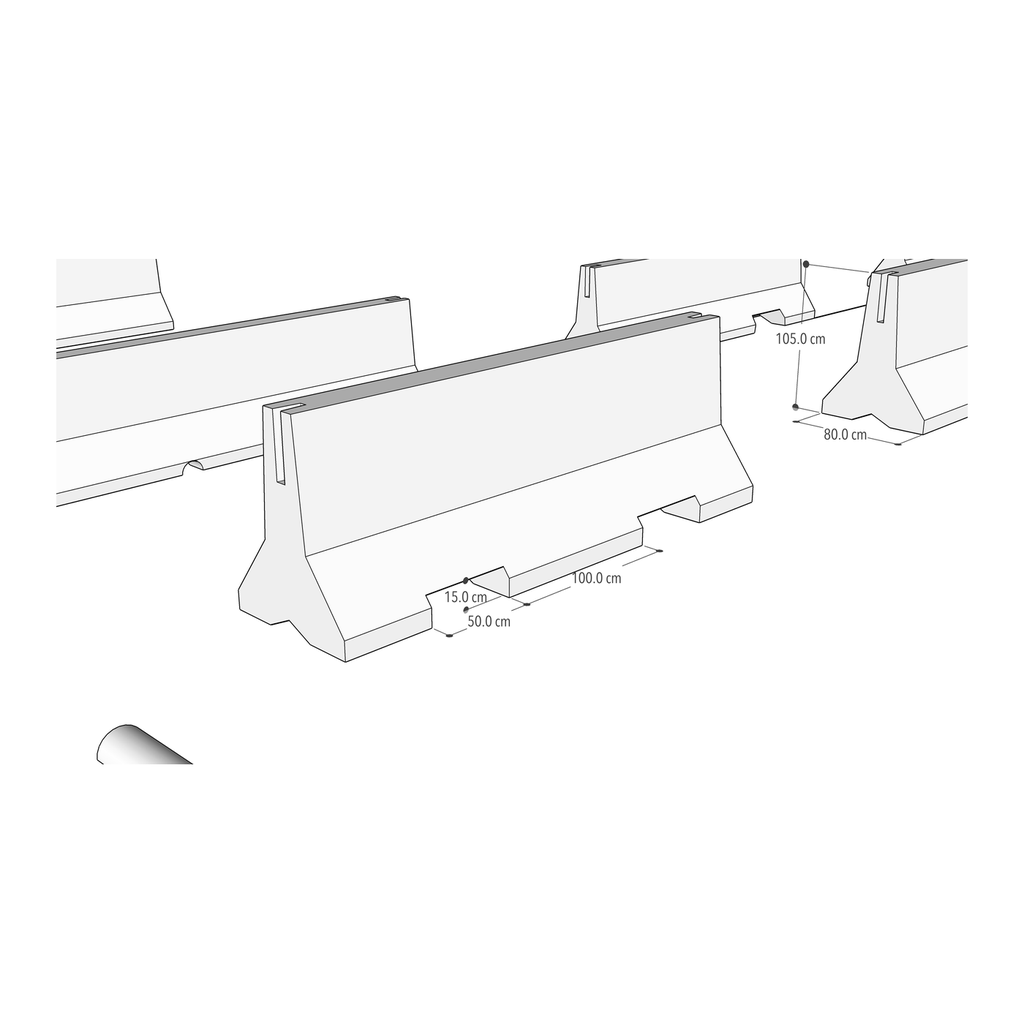

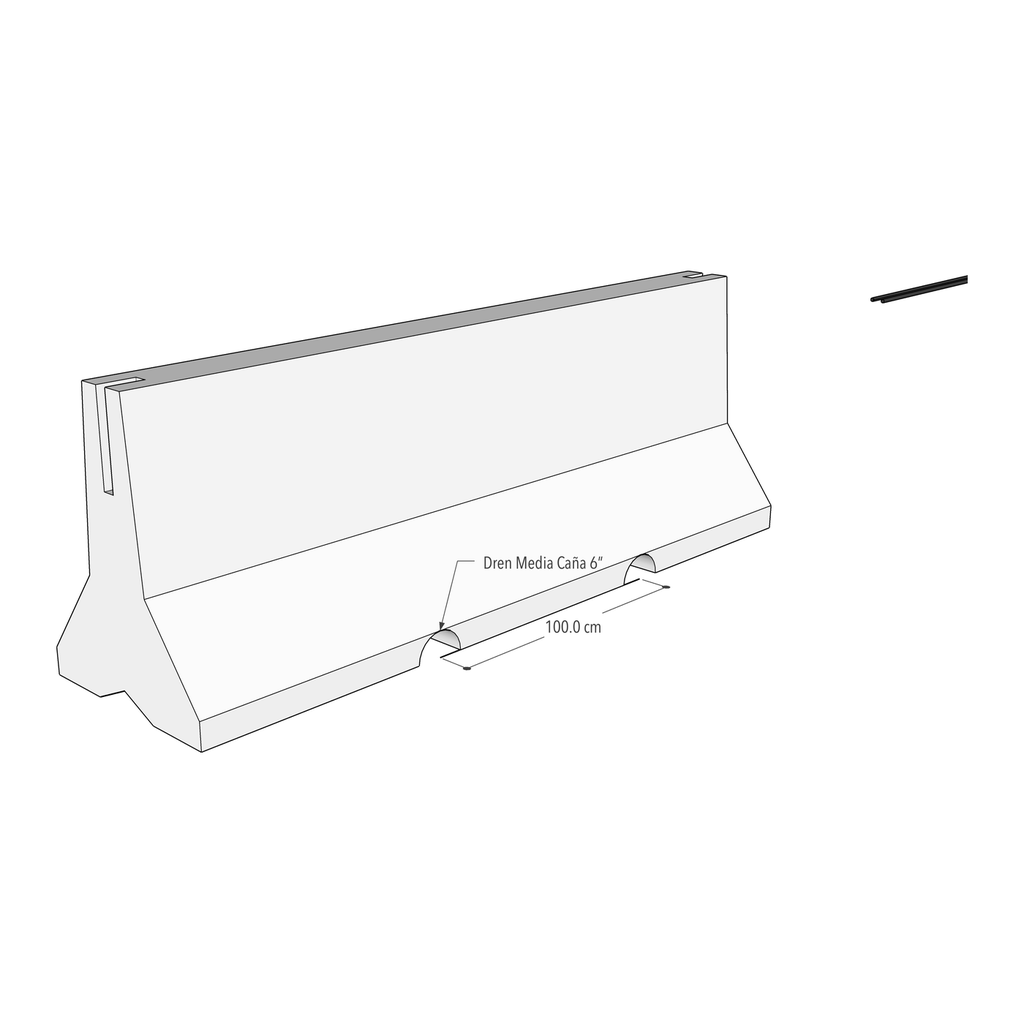

- Rodapié de 10 cm y drenes cada metro —rectangular de 50 × 15 cm o media caña de 6"— para que el agua de la carpeta no se embalse contra la barrera.

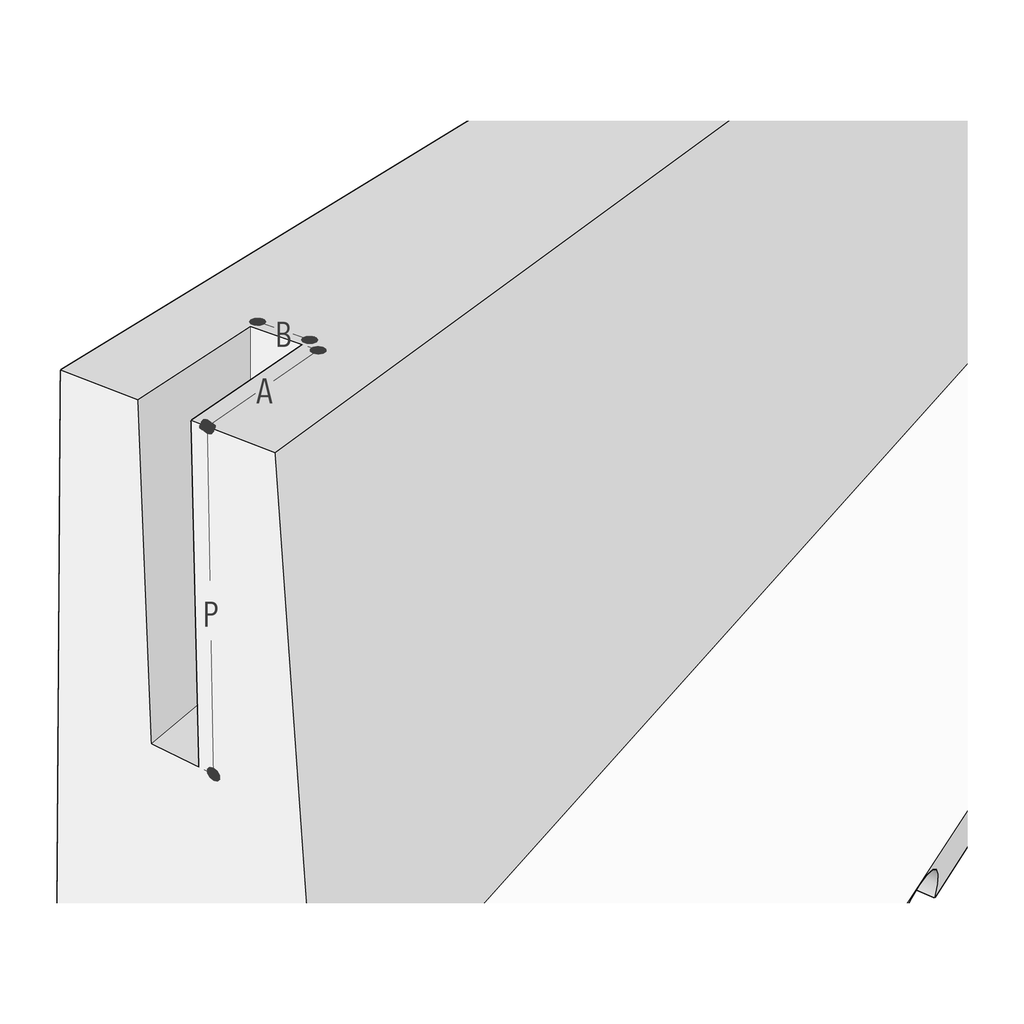

- Unión entre piezas con gancho de varilla corrugada: la línea trabaja como un solo elemento en lugar de como piezas sueltas.
- Refuerzo opcional —longitudinal 10 var. #4 y transversal E#4 @ 30 cm— cuando el proyecto lo pide; el concreto simple cubre la mayoría de las obras.
📐 Ficha Técnica
Altura
105 cm (New Jersey modificada)
Base
80 cm
Corona
20 cm
Rodapié
10 cm
Longitud por pieza
300 cm (3.00 m)
Peso teórico
2,650 kg por pieza
Concreto
F'c = 250 a 350 kg/cm²
Colado
Húmedo (wetcast)
Refuerzo
Opcional — longitudinal 10 var. #4, transversal E#4 @ 30 cm
Ángulo de la cara superior
84°
Ángulo de la cara inferior
55°
Drenes
Rectangular de 50 × 15 cm o media caña de 6", a cada 100 cm
Unión entre piezas
Gancho de varilla corrugada — var. No. 5 y gancho var. No. 7
Unidad de venta
Metro lineal
Nivel de contención
No se declara: las piezas de concreto simple no llevan ensayo de choque. Si el proyecto exige nivel certificado, se cotiza la versión reforzada con su certificado
Suministra
CCVIAL — distribuidor
Entrega
Sobre proyecto — se cotiza puesto en obra
