Pintura termoplástica: preguntas frecuentes
Lo que dice la norma N-CMT-5-01-001/23 sobre tipos, espesores, microesfera y aplicación — con los números de sus tablas, no con generalidades.
¿En qué se diferencian el Tipo 1 y el Tipo 2?
En dos cosas a la vez: el espesor y la composición.
La norma N-CMT-5-01-001/23 los clasifica por espesor. Dice textualmente, en su sección B.2: «Se clasifican, según el espesor de película solidificada después de su aplicación»:
- Tipo 1 — hasta 3.05 mm (120 mils). Se aplica por aspersión, extrusión o cortina.
- Tipo 2 — más de 3.05 mm. Sólo por extrusión o cortina.
Pero no son la misma pintura aplicada más gruesa. La Tabla 8 le exige al Tipo 2 más de los dos componentes que deciden cuánto refleja y cuánto dura:
| Característica (mínimo) | Tipo 1 | Tipo 2 |
|---|---|---|
| Contenido de ligante | 18% | 18% |
| Microesferas integradas | 20% | 25% |
| Dióxido de titanio sobre pigmento total (color blanco) | 4% | 6% |
| Punto de ablandamiento | 93 a 112 °C | 93 a 112 °C |
Incluso los ensayos son distintos: la Tabla 9 prueba la resistencia al impacto a 3 mm en el Tipo 1 y a 8 mm en el Tipo 2.
Por eso el Tipo 2 es una especificación más exigente, no sólo una capa más gruesa.
¿Cuáles son los tipos de aplicación y cuál conviene en cada caso?
La Tabla 15 de la norma reconoce cuatro, con su espesor mínimo:
| Aplicación | Tipo | Espesor mínimo | Cuándo se usa |
|---|---|---|---|
| Aspersión (spray) | Tipo 1 | 1.52 mm · 60 mils | Rayas largas de carretera. Es el más rápido y el más económico por metro. |
| Extrusión | Tipo 1 y 2 | 2.28 mm · 90 mils 3.05 mm en Tipo 2 | Rayas de mayor duración y zonas de desgaste alto. La película sale conformada, no atomizada. |
| Cortina (dado de arrastre) | Tipo 1 y 2 | 2.28 mm · 90 mils 3.05 mm en Tipo 2 | Igual que extrusión pero por arrastre. Muy usada en vialidad urbana. |
| Perfilado (vibroline) | Tipo 2 | Base 2.28 mm Tacón de 3.05 a 12.70 mm | Raya con relieve. El tacón produce vibración y ruido al pisarla: alerta al conductor que se sale del carril, y además drena el agua para que siga reflejando en lluvia. |
¿Por qué el Tipo 2 no se puede aplicar con spray?
Porque el spray no puede depositar ese espesor. Atomizando la pintura no hay forma de dejar más de 3.05 mm en una sola pasada — y ése es justo el umbral que define al Tipo 2.
Por eso, si alguien le ofrece «termoplástica Tipo 2 aplicada con spray», o no es Tipo 2 o no es spray. La Tabla 15 no contempla esa combinación, y no se puede citar en una licitación.
¿Por qué el Tipo 2 lleva más microesfera que el Tipo 1?
La Tabla 8 pide 20% de microesfera integrada en el Tipo 1 y 25% en el Tipo 2. No es un capricho: la película del Tipo 2 es más gruesa, y necesita más esferas repartidas en todo su espesor para seguir reflejando conforme se desgasta.
Una raya gruesa con la microesfera de un Tipo 1 refleja bien el primer año y se apaga cuando la superficie se lija con el tránsito.
¿Cuánto debe reflejar la raya, según su color?
La Tabla 10 fija el coeficiente mínimo de retrorreflexión en (mcd/lx)/m², en tres momentos de la vida de la raya:
| Color | Inicial | A 180 días | Vida de proyecto |
|---|---|---|---|
| Blanco | 300 | 250 | 150 |
| Amarillo | 250 | 175 | 100 |
| Rojo | 51 | 39 | 23 |
| Verde | 37 | 28 | 17 |
| Azul | 20 | 13 | 6 |
El valor «a 180 días» es el que de verdad se reclama en obra: una raya que cumple el inicial y no el de 180 días está mal formulada.
¿Por qué la termoplástica negra no lleva microesfera?
Porque el negro no está ahí para reflejar, sino para contrastar. Se usa junto a la raya blanca sobre pavimento claro —concreto hidráulico, por ejemplo— para que la blanca se distinga. Por eso la Tabla 10 no le fija coeficiente de reflexión y por eso no lleva esferas: serían un gasto sin función.

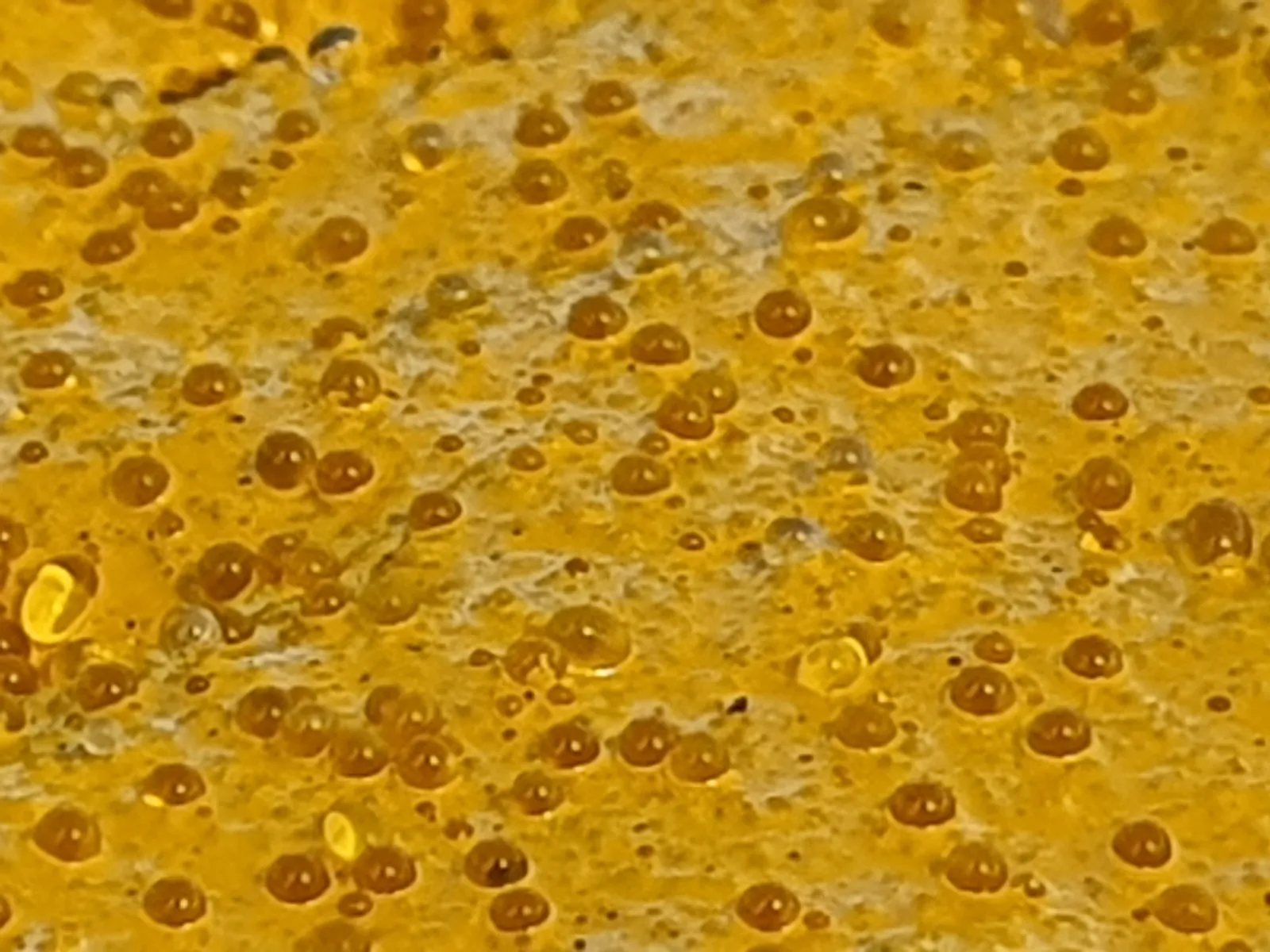

¿Qué es la microesfera sembrada y en qué se diferencia de la integrada?
Son dos cosas distintas y las dos hacen falta:
- Integrada — va mezclada dentro de la pintura (20% o 25% según el tipo). Es la que mantiene la reflexión cuando la raya se desgasta.
- Sembrada (drop-on) — se deja caer sobre la raya recién aplicada, a razón de 0.450 kg/m². Es la que refleja desde el primer día.
La sembrada cambia de granulometría según el color: clase II para blanco y clase III para amarillo (Tabla 14).
¿Resina alquidálica o de hidrocarburo?
Depende de qué le va a caer encima a la raya:
- Alquidálica — resiste aceites y combustibles de los vehículos.
- De hidrocarburo (C5/C9) — aguanta mejor el calor, pero no resiste derivados del petróleo.
En cruceros, casetas, patios de maniobras, gasolineras y cualquier piso con derrames, la alquidálica es la que aplica. La de hidrocarburo se degrada donde hay goteo de aceite.
¿Cuánto dióxido de titanio debe llevar la pintura blanca?
La Tabla 8 pide un mínimo de 4% en Tipo 1 y 6% en Tipo 2 — pero sobre el PIGMENTO TOTAL, no sobre la masa de la pintura.
Es el tropiezo clásico al leer la norma, y es caro en los dos sentidos: leerlo sobre masa total lleva a formular con casi diez veces más TiO₂ del necesario, que es el ingrediente más caro de la fórmula.
¿Qué se revisa antes de aceptar un lote?
Lo que la Tabla 8 exige antes de aplicar:
- Ligante: mínimo 18% en los dos tipos.
- Microesfera integrada: 20% Tipo 1, 25% Tipo 2.
- Punto de ablandamiento: entre 93 y 112 °C.
- Metales pesados: máximo 90 ppm de plomo, cromo y cadmio en el amarillo.
El ensayo de referencia para el contenido es el AASHTO T 250, que mide sobre la suma real de fracciones. Una fórmula que pasa «en papel» puede reprobar en laboratorio si se escribió sin normalizar.
Consejos de aplicación
- El pavimento manda. Superficie seca, limpia y sin polvo suelto. La termoplástica se adhiere por fusión: sobre polvo se adhiere al polvo.
- Temperatura de trabajo. El punto de ablandamiento normado está entre 93 y 112 °C. Sobrecalentar degrada la resina y apaga el color; quedarse corto deja una raya que no funde bien y se desprende en placas.
- La microesfera sembrada va sobre la raya caliente, en la ventana en que todavía la puede embeber. Sembrarla tarde deja esferas que se barren con la primera lluvia.
- Primario en concreto hidráulico. El asfalto tiene afinidad con la resina; el concreto no.
- Mida el espesor húmedo mientras aplica. Reclamar el espesor después, sobre la raya fría, es reclamar una demolición.
Fuente: N-CMT-5-01-001/23, «Pinturas y microesferas de vidrio para señalamiento horizontal», SICT, 31 de octubre de 2023 — Tablas 8, 10, 14 y 15. Esta norma sustituye a la versión /13. CCVIAL fabrica termoplástica conforme a ella.
